Снегоочиститель шнекороторный на МТЗ с механическим приводом
Описание
Снегоочиститель с механическим приводом от ВОМ трактора используется для очистки твердого дорожного покрытия от рыхлого снега или снежных валов (ГОСТ Р59434), удаления снежных заносов.
Снегоочиститель является навесным оборудованием для тракторов (МТЗ-80.1, МТЗ-82, «Беларус» 900-й серии) ЮМЗ-6, ЮМЗ-6ДМ, ЛТЗ-60АБ). Трактор должен быть оборудован задним навесным устройством НУ-2 по ГОСТ 10677 или категориями 2, 2N по ГОСТ ISO 730, а так же валом отбора мощности (ВОМ) и гидроходоуменьшителем.
Снегоочиститель имеет несколько вариантов исполнения:
С1-200МЗ – Ширина захвата 2 м; один шнек;
Ширина захвата 2 м; два шнека;
Ширина захвата 2,5 м; один шнек;
Ширина захвата 2,5 м; два шнека.
Варианты устанавливаемых на снегоочиститель раструбов:
— Малый раструб для уборки с ручным поворотом раструба и направляющего козырька (смотри рис.1);
— Малый раструб для уборки с гидравлическим поворотом (смотри рис.2).
Привод поворота верхнего направляющего козырька может быть механическим (ручным) или гидравлическим.
— Телескопический складной раструб с гидравлическим поворотом, с возможностью по-грузки снега в кузов транспортного средства (смотри рис.3).
Подъем и опускание раструба, его поворот и поворот направляющего козырька имеет гидравлический привод.
* Гидравлический поворот раструбов осуществляется при помощи гидроцилиндра. При этом поворот раструба будет осуществляться на 90º в правую сторону по ходу движения, а при перестановке оси штока гидроцилиндра на 90º в левую сторону по ходу движения.
** Подключение всех гидроцилиндров производится от штатной гидравлики трактора, в зависимости от наличия свободных пар быстроразъемных соединений (БРС) трактора.
В случае нехватки свободных пар БРС, снегоочиститель комплектуется гидравлическим распределителем с электроуправлением, который подключается к сети 12В трактора, при помощи штекера TD 12/24V.

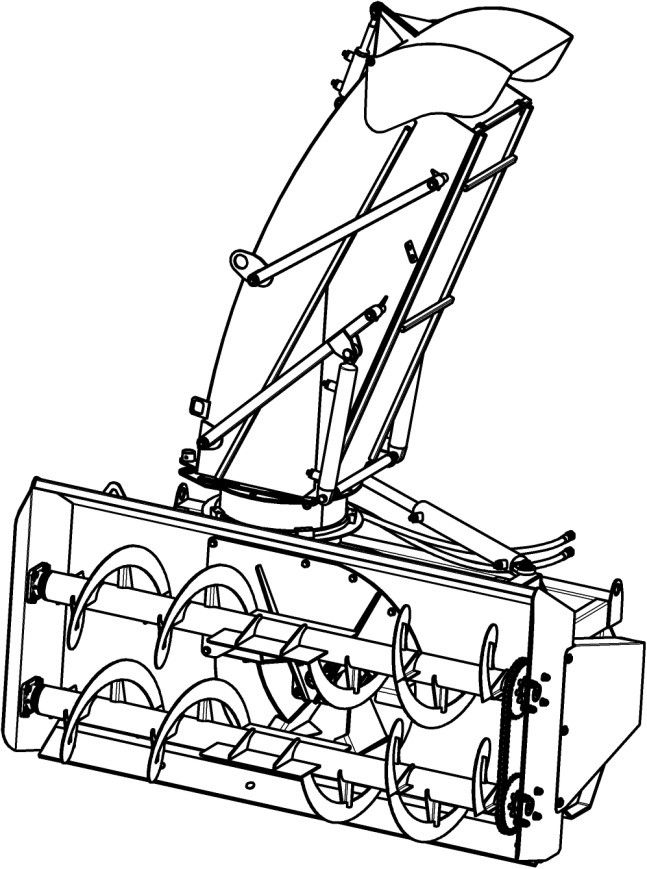

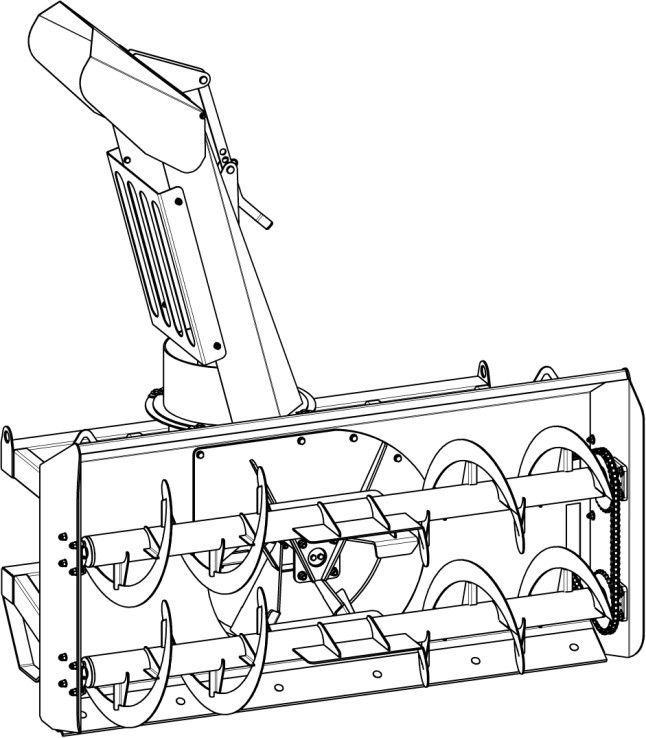

Рисунок 1 Рисунок 2

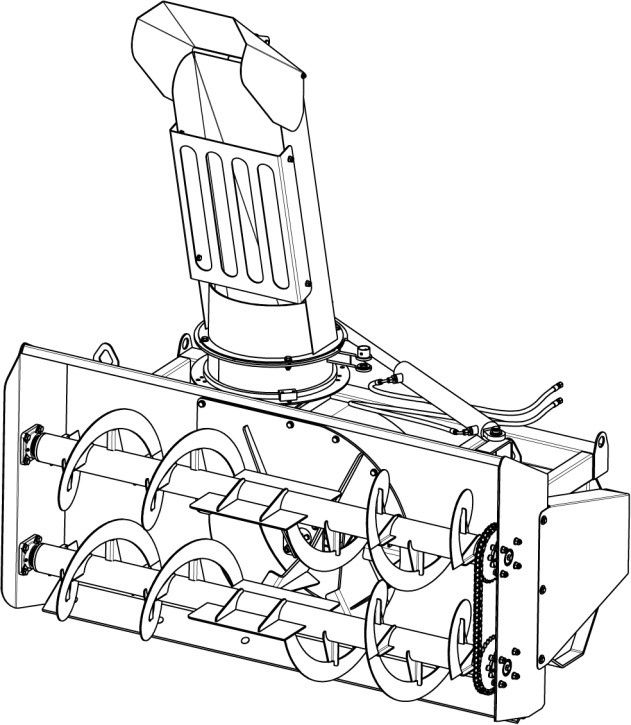

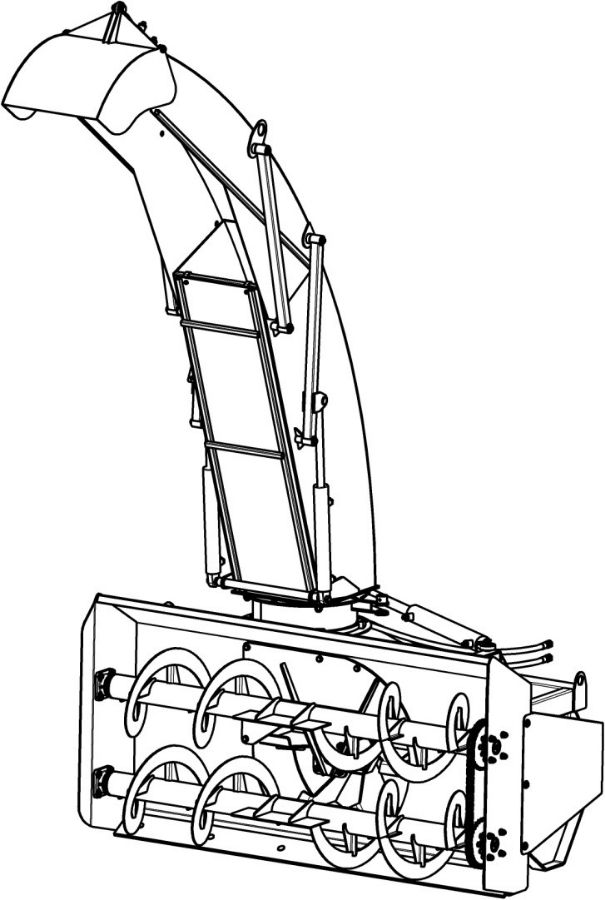

Рисунок 3
Технические характеристики
| Модель | 2м | 2,5м |
| Диаметр шнека, мм | 400 | |
| Ширина захвата, мм | 2000 | 2500 |
| Диаметр ротора, мм | 750 | |
| Высота убираемого снега (1 шнек / 2 шнека), мм | 600 / 1000 | |
| Скорость вращения шнека, об/мин | до 245 | |
| Скорость вращения ротора, об/мин | до 540 | |
| Скорость уборки, км/час | от 0,5 до 5 | |
| Привод рабочих органов | механический (от ВОМ трактора) | |
| Поворот раструба и козырька раструба снегоочистителя | ручной (360º) / гидравликой (90º)* | |
| Дальность отбрасывания снега, м | до 20 | |
| Гидравлический привод управления раструбами | ||
| Давление гидравлической жидкости, МПа | 15-20** | |
| Рабочая подача гидравлической жидкости, л/мин | 40-65** | |
| Высота погрузки телескопического раструба, м | 3,4 | |
| Эксплуатационные габаритные размеры, мм, ±30 мм | ||
| Длина (без учета положения раструба) | 1230 | |
| Ширина (без учета положения раструба) | 2020 | 2520 |
| Высота, малый раструб, козырек опущен / поднят | 2180 / 2535 | |
| Высота, малый раструб с гидроповоротом, козырек опущен / поднят | 2325 / 2680 | |
| Высота, телескопический раструб с гидроповоротом,раструб опущен / поднят, козырек опущен / поднят | 3080 / 3380, 3930 / 3970 | |
| Транспортные габаритные размеры (ДхШхВ), мм | ||
| С малым раструбом | 1240х2050х1500 | 1240х2550х1500 |
| С телескопическим раструбом | 1240х2050х1930 | 1240х2550х1930 |
| Масса***, кг, ±20 кг | ||
| С1-200 МЗ | 531/ 581/ 776*** | |
| С2-200 МЗ | 581/ 631/ 826*** | |
| С1-250 МЗ | 579/ 629/ 824*** | |
| С2-250 МЗ | 640/ 690/ 885*** | |
Примечание – Масса*** приведена для исполнений в следующей последовательности:
Малый раструб / Малый раструб с гидроповоротом / Телескопический раструб с гидроповоро-том.
